大野鉄工所で製作する建築鉄骨の構造形式は

H+Hか▢+Hですが感覚的には8割方が▢+H

以前コラムの角部のr半径の話をしましたね

BCRとBCPはコーナーの半径が違うって話

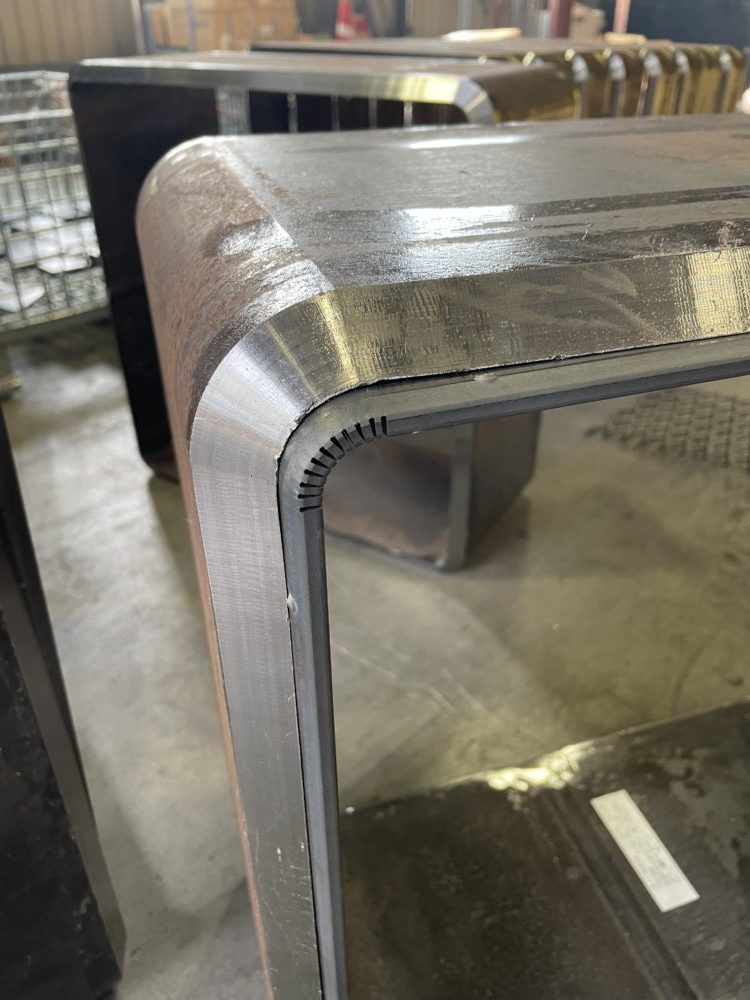

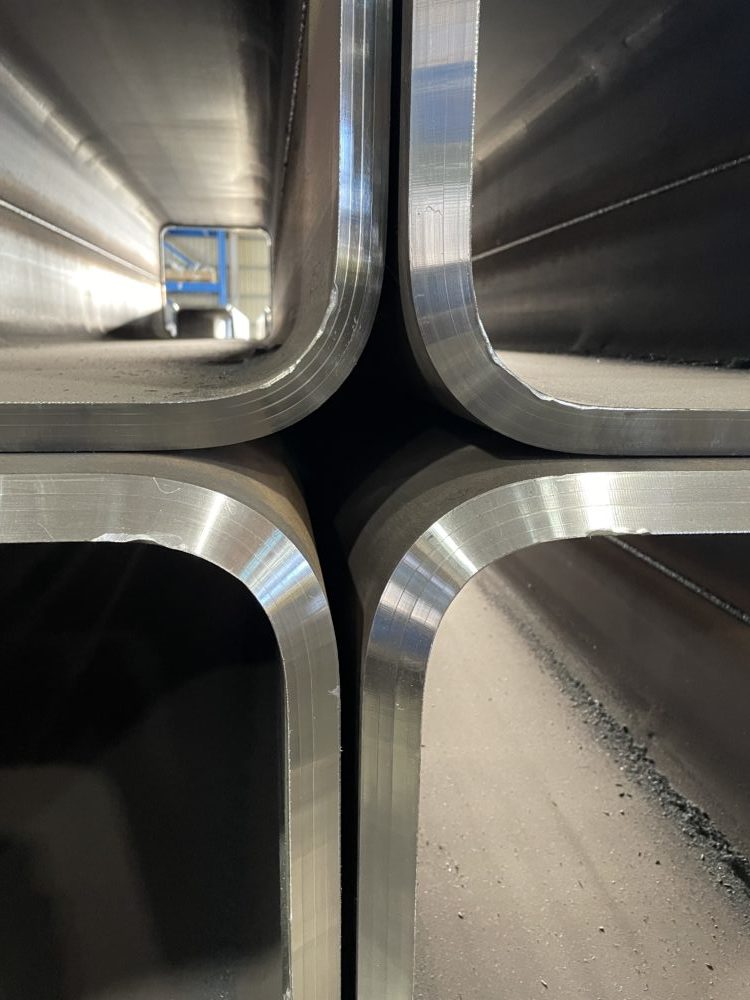

こちらBCPなのでR=3.5t　板厚25mmですから

内側半径は87.5mmとご覧の通りふっくらよね

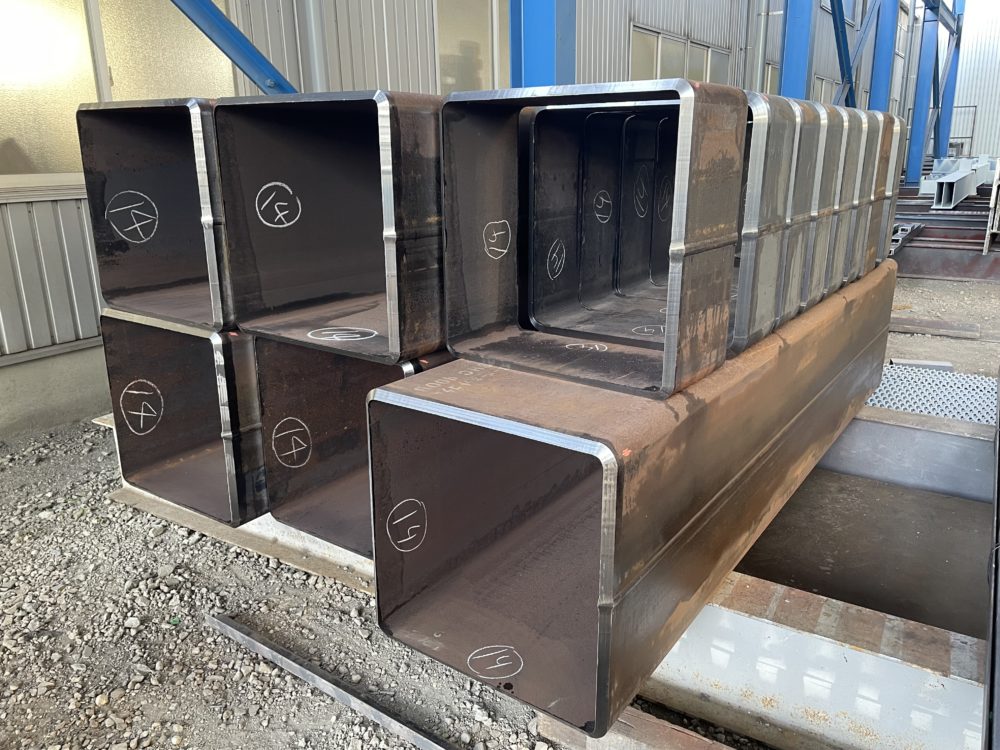

それに対してこちらのスーパーホットコラム

略称 SHC  角が立ってるの一目瞭然ですね！

SHCはナカジマ鋼管製の熱間成形角形鋼管

耐震性能に富んだ国交大臣認定材料が売り！

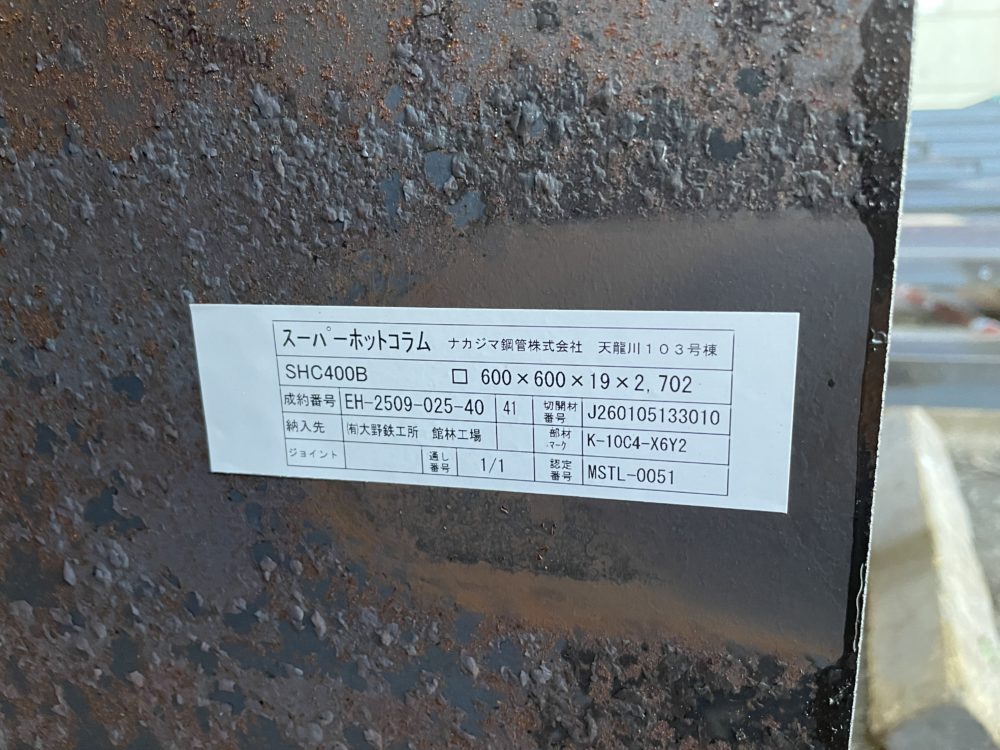

個体差もあるんでしょうが錆が目立ちます

圧延途上で発生したスラグなのかな・・？

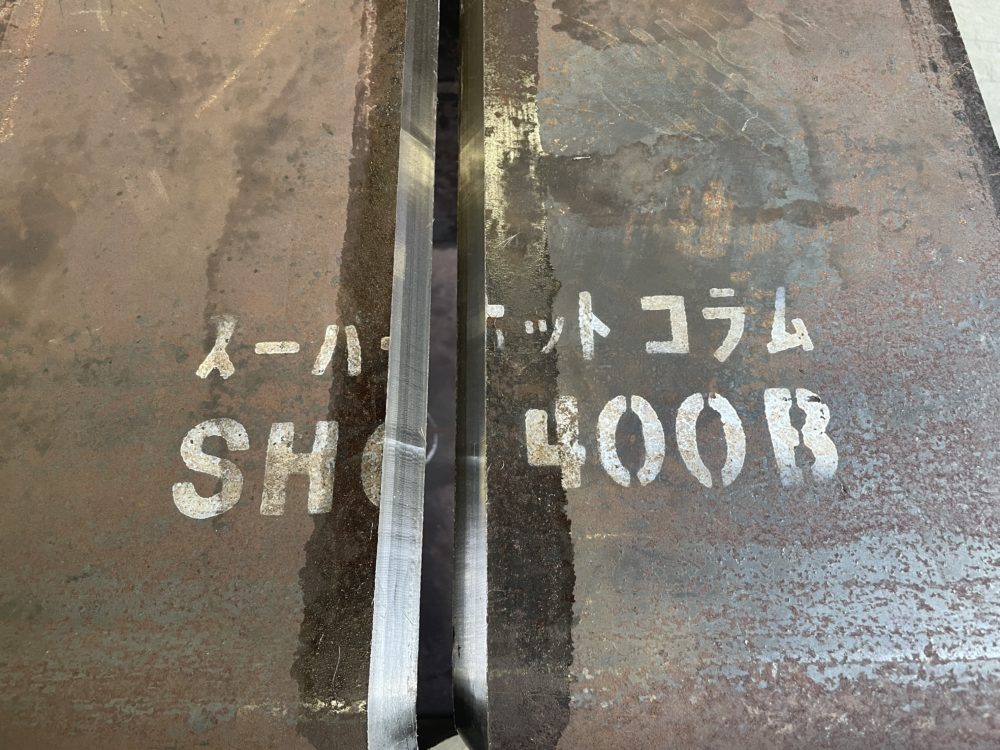

コラムのボディにはコマーシャルのように

商品名のペイントが・・字体がレトロ感

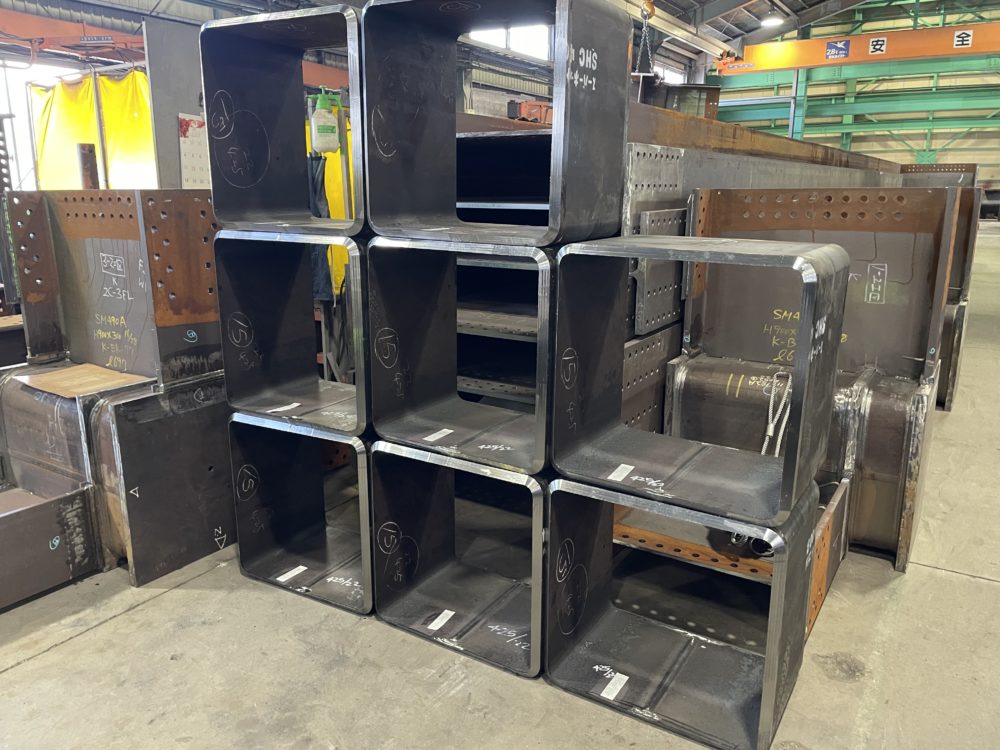

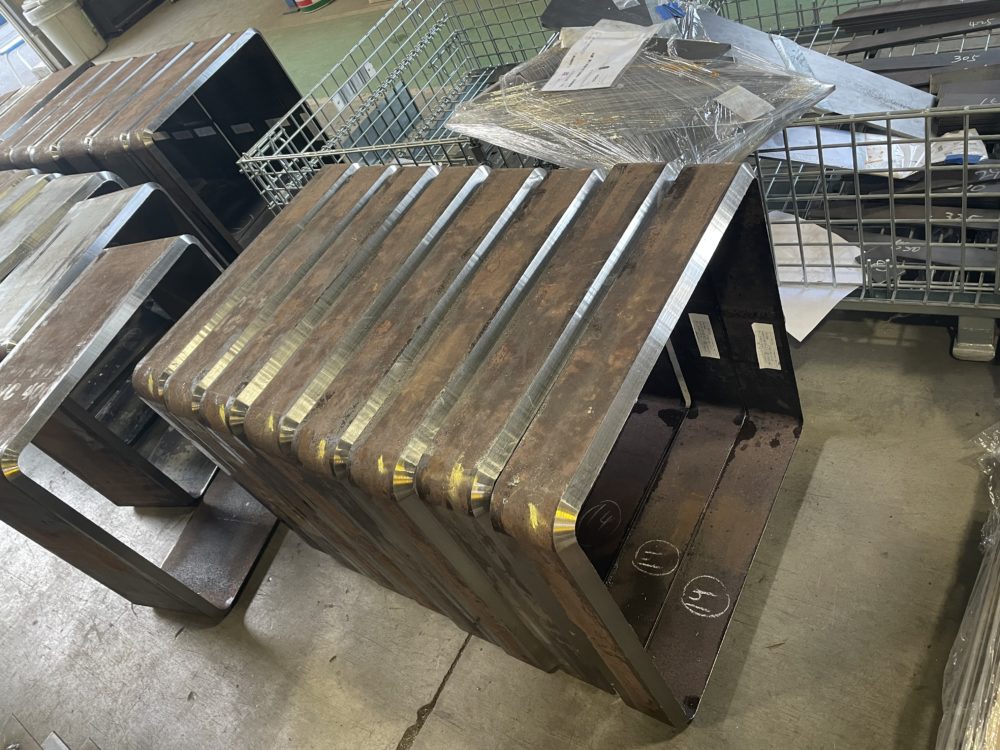

こんな薄いコア材だとおやっと思いますね

開先取られてる部分ですがUT検査できる？

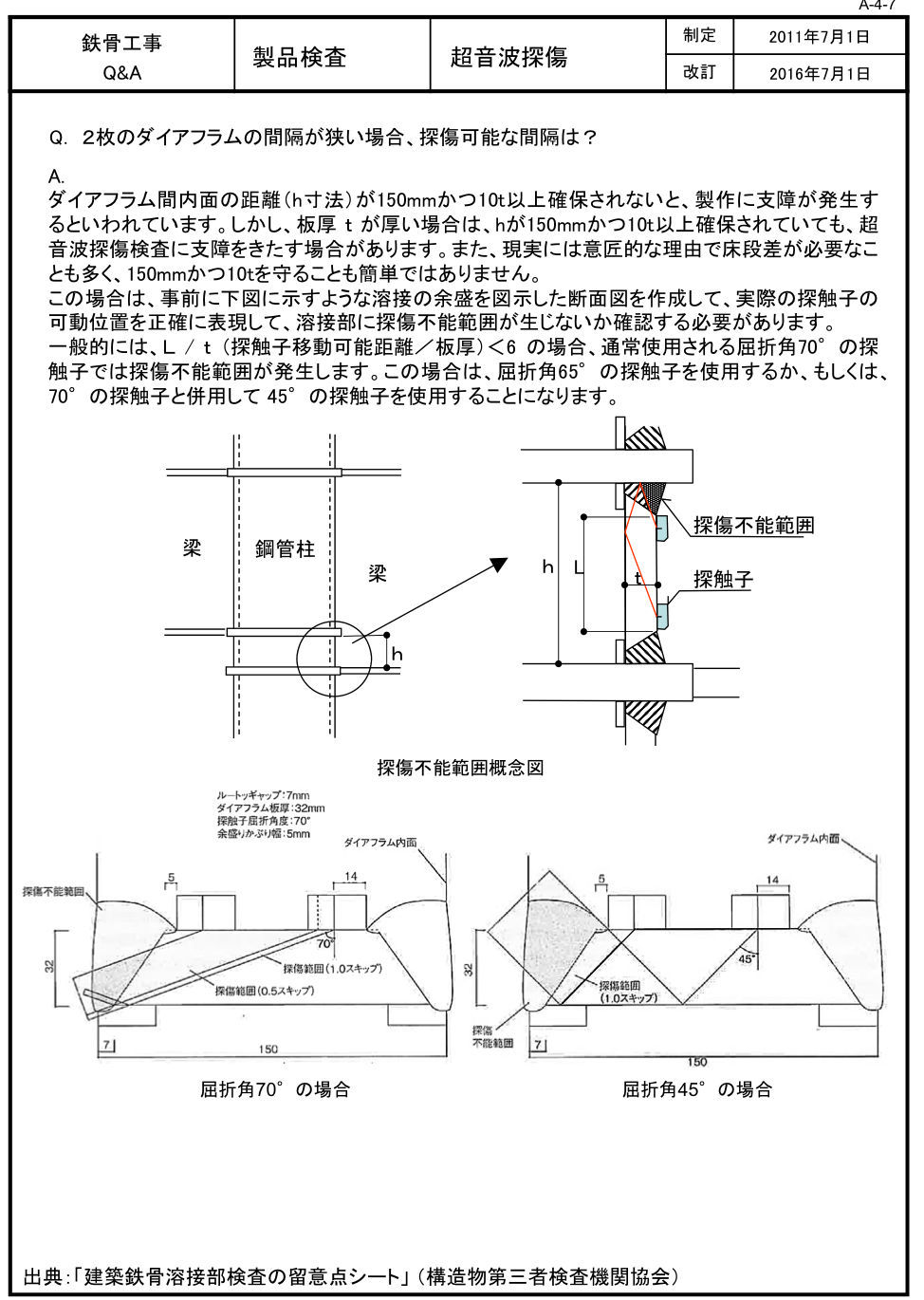

参考資料のようにダイアフラム間隔が狭いと

探触子が溶接余盛にあたって超音波ビームが

届かないゾーンが出ます  なのでh≧150mm

ダイア間隔問題はBCP・BCRも共通だけど

今回採用のSHCの注意点としては裏当て金

コーナーが尖ってて密着が難しいこと！

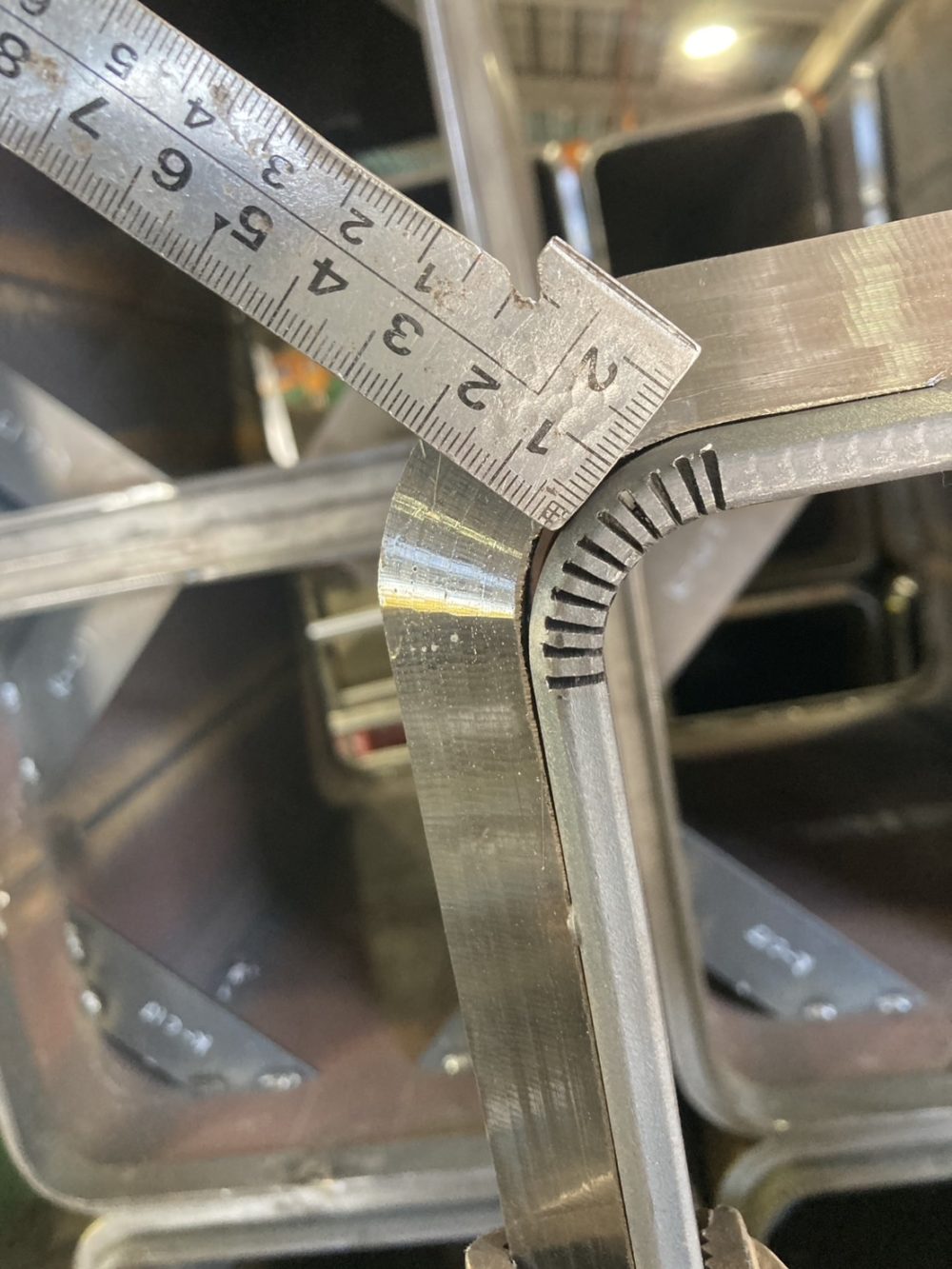

こちらの裏当て金はカドピタですが標準品だと

1.5mm程度の肌隙ができてしまいます  そこで

スリットの間隔？深さ？を調整してもらって

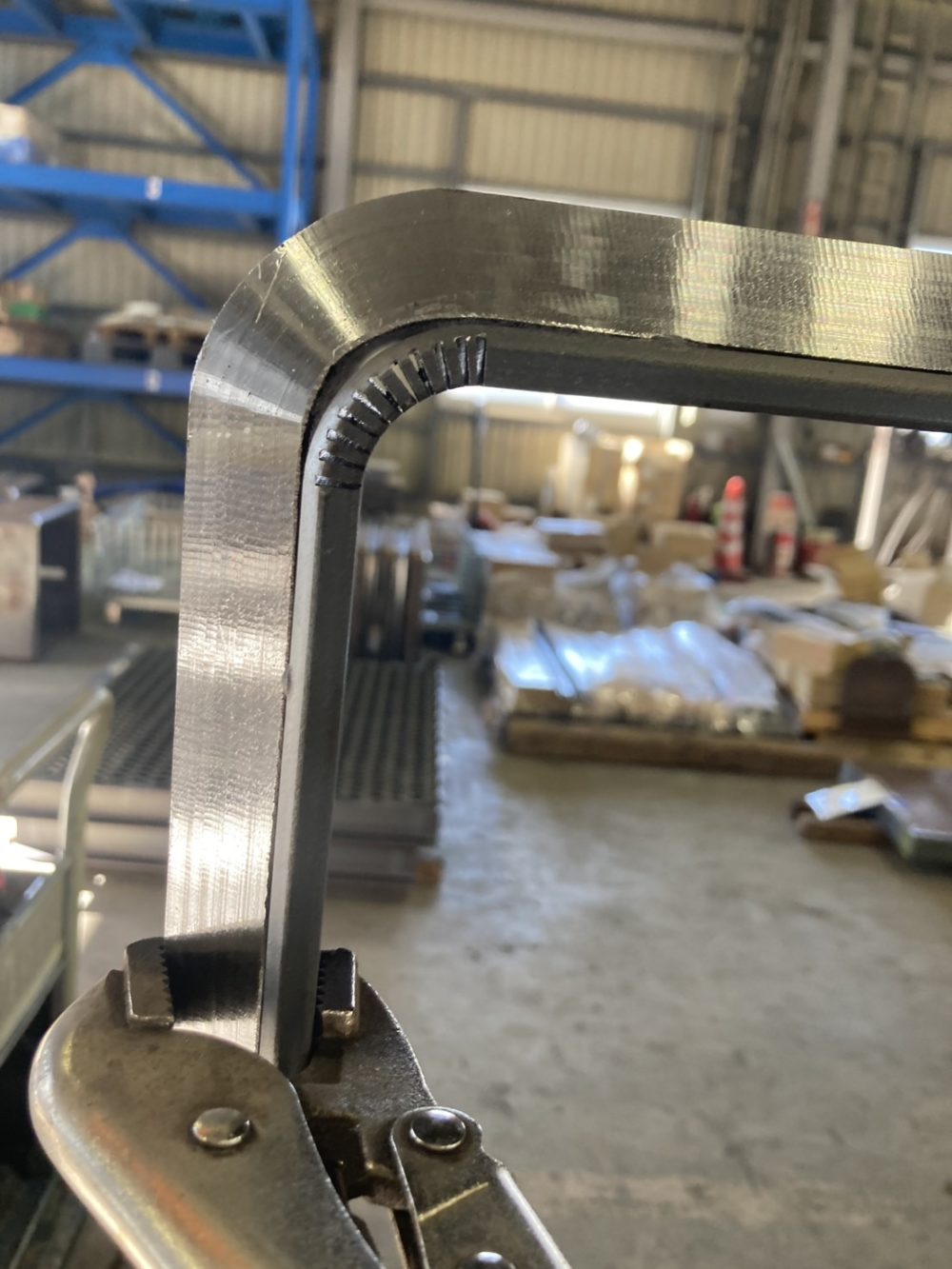

ご覧の通りの密着！SHCオーダーウラアテ

さぁいよいよコアの組立てが始まります

もちろん仕事は角を立てずに丸～くね！
