月並みですがホント時の過ぎるのは早いもの

今年の生産活動？も残り1週間となりました

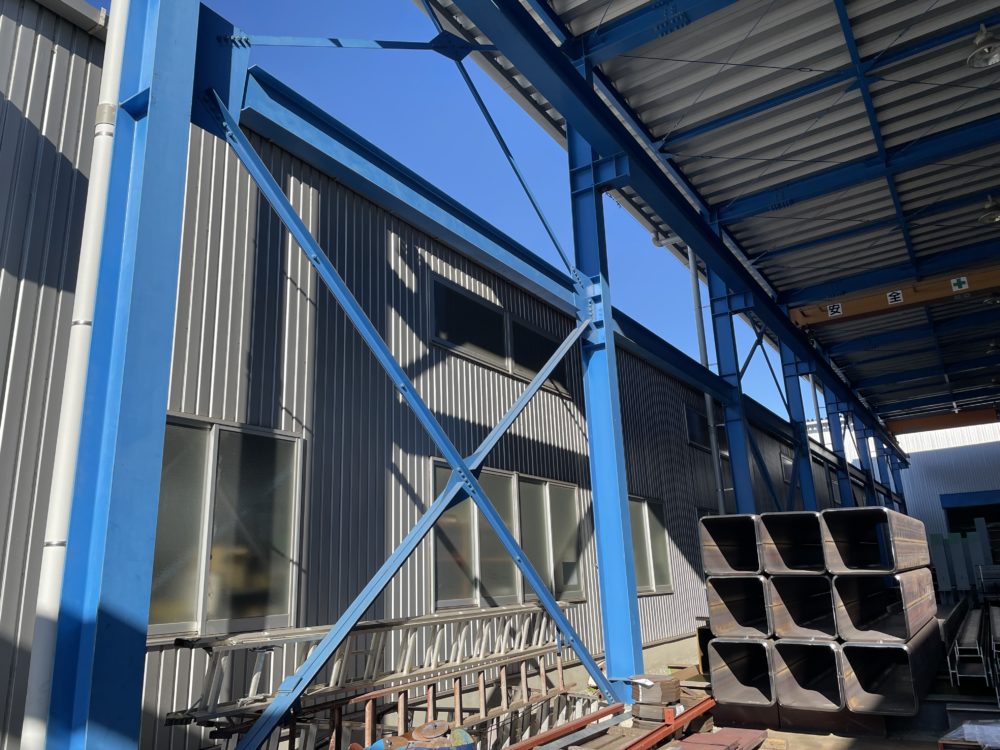

まぁ冬晴れと言いましょうか  晴天なれど強風

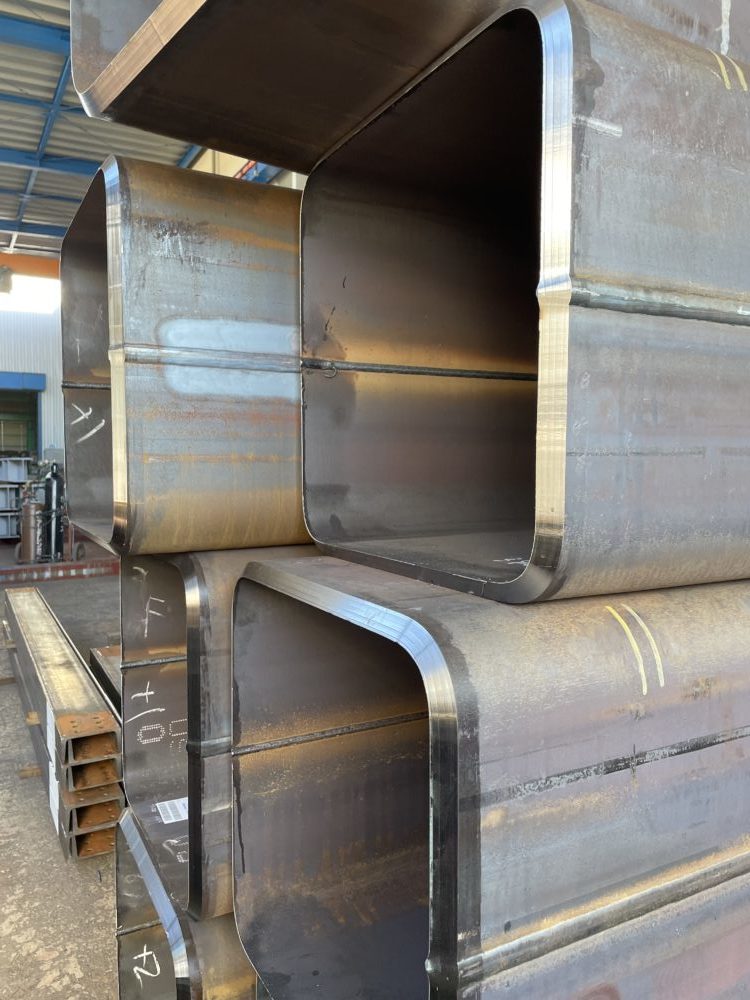

中ヤードには工場に取り込めないコラム多し！

今日はその▢コラムのR部分についての考察ね

これは12月のメイン工事 新木場プロジェクト

材質はBCP325B  大野鉄工所では初BCP～！

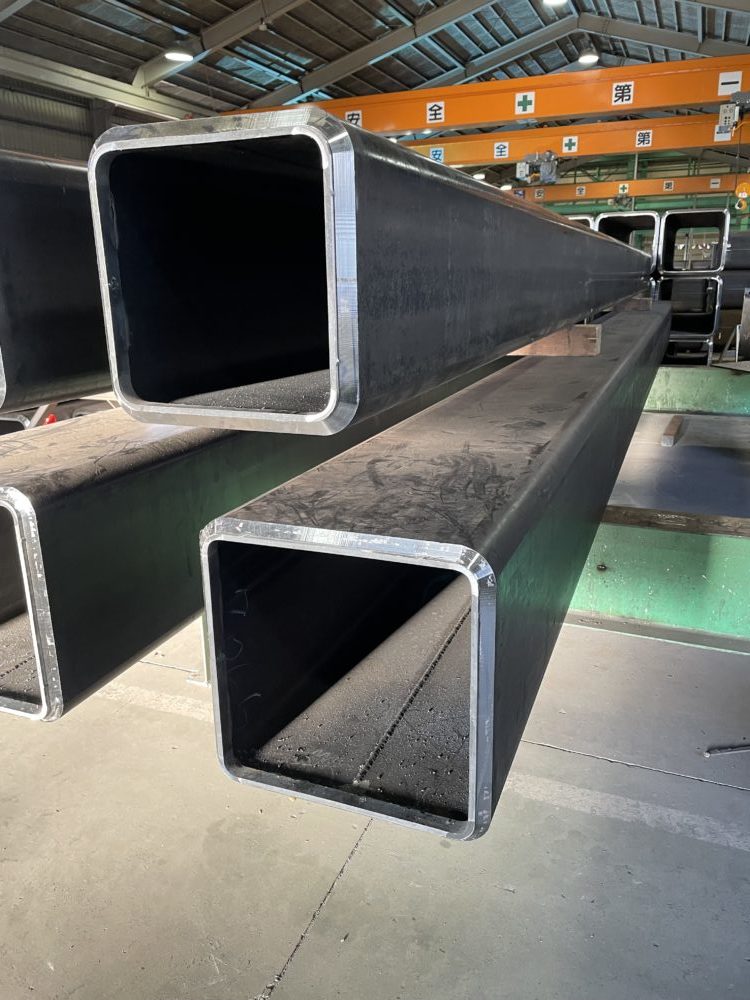

こちらは数本残っているだけの貴重な？BCR

ところでBCRとBCPって一体どこが違うの？

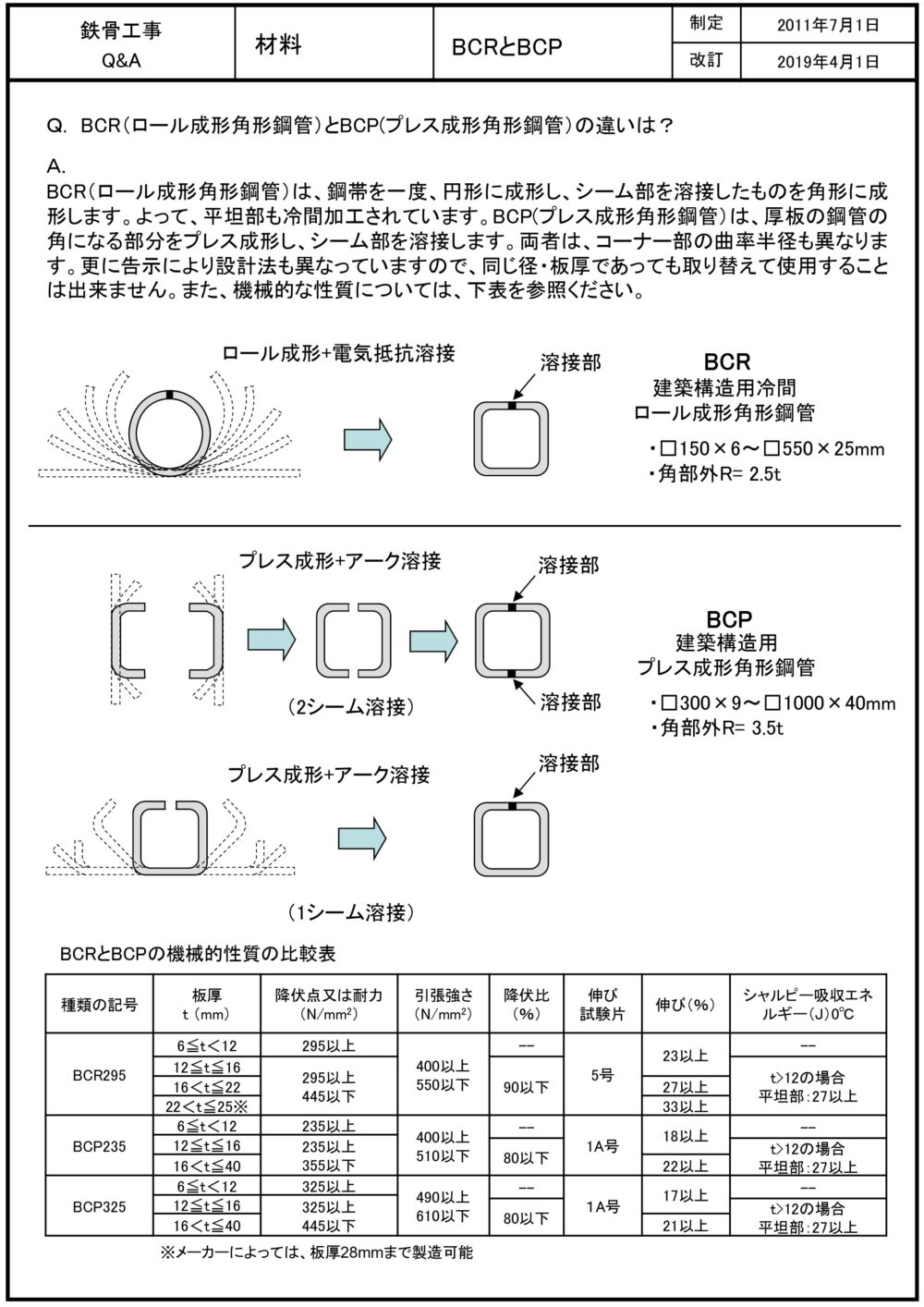

違いを調べようとすると必ず検索でヒット！

親切丁寧な比較表です  もちろん製法の違いが

大きいのですが 今日の着目点はRの数値です

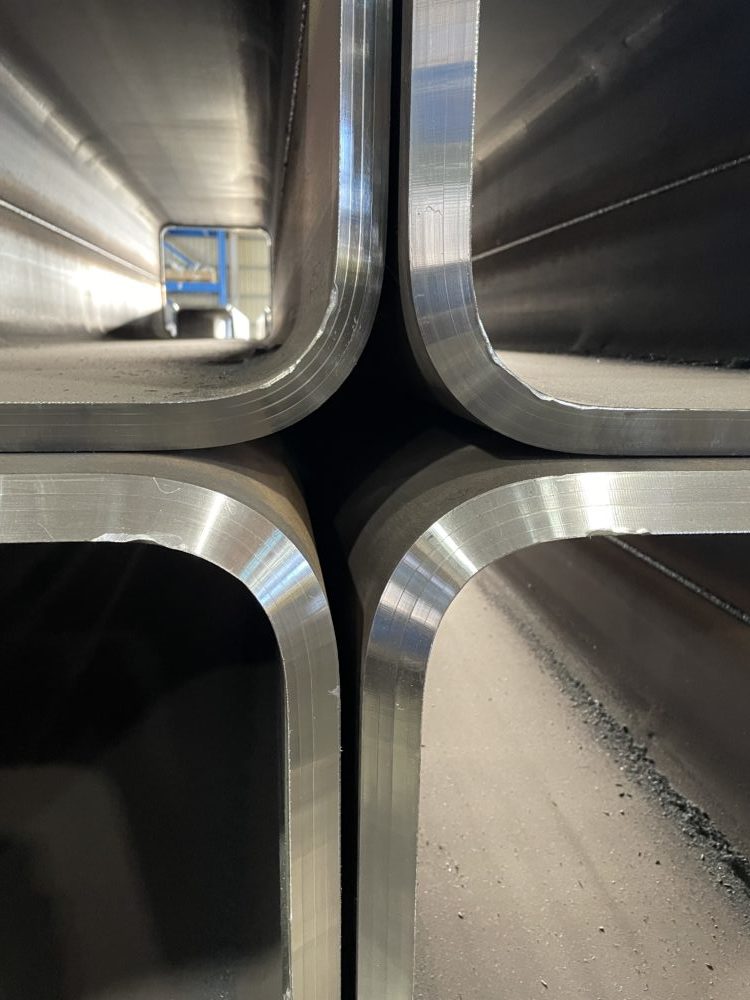

分かりずらいですが右がBCR で角部R＝2.5t

左がBCPで角部R＝3.5t  そうBCPの角は丸い

こうやって見ると何となく違いが分かるかな

t=25mmの場合  R＝62.5とR＝87.5ほど違う

拡大するとまるでパイプの一部を切り出したよう

この角部Rの違いが何に影響するかって話ですが

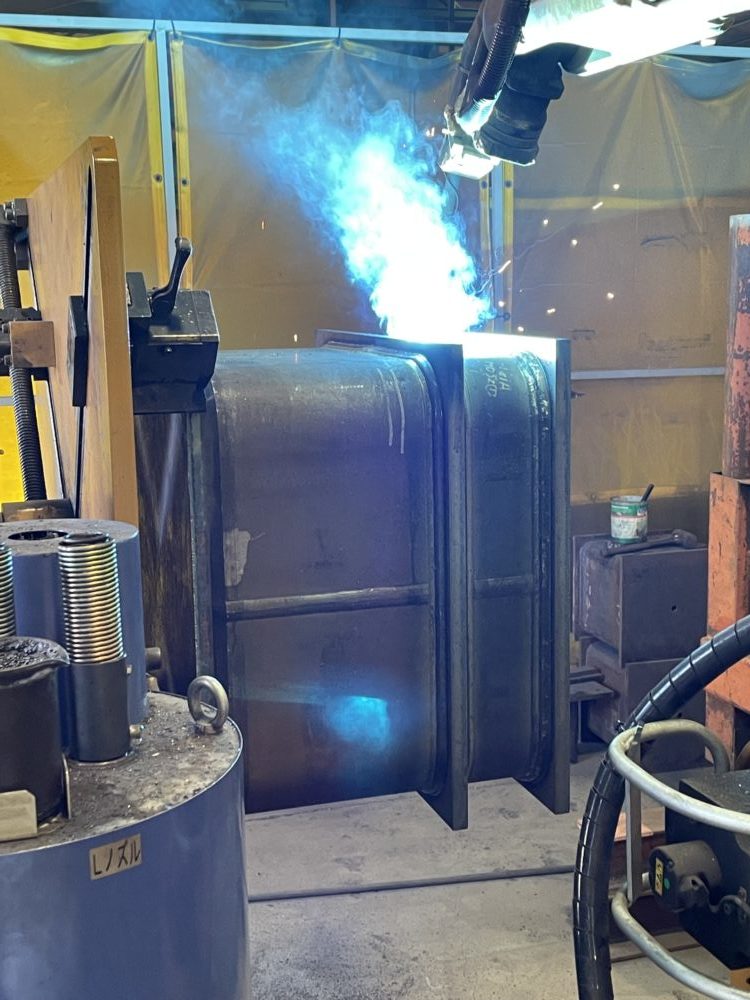

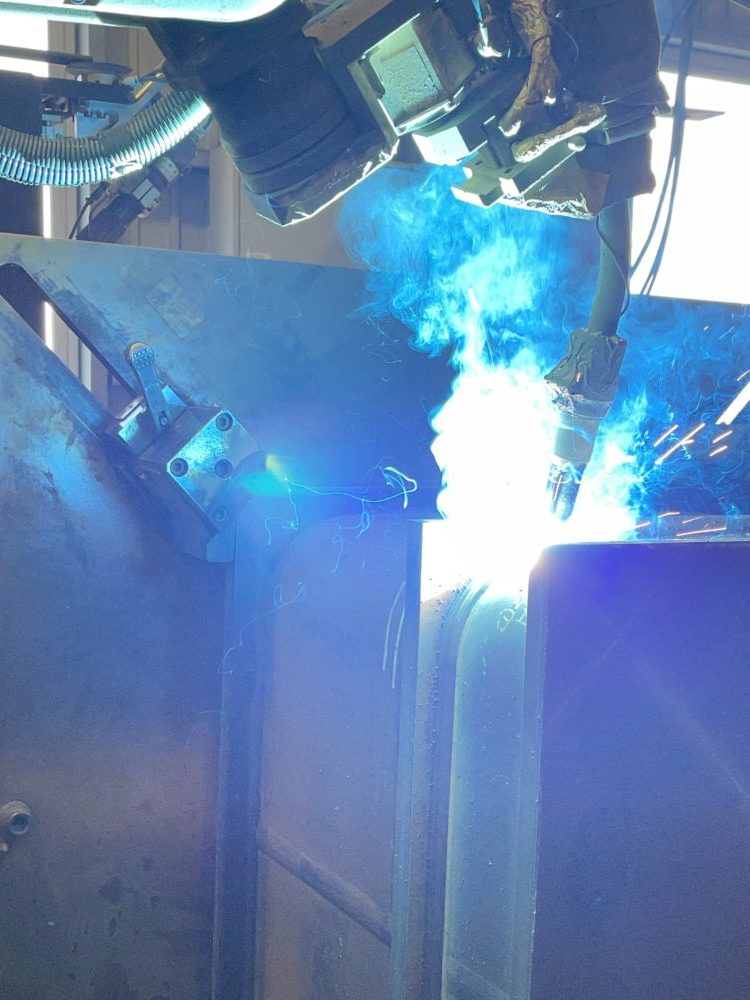

ロボット溶接の積層データテーブルはコラム

サイズ・板厚毎に作成されているのですが

BCRとBCPで同サイズの場合どうなるの？

Rが違えばアークの道のりが変わってくるよね

どうやらメーカー回答では積層データは同一？

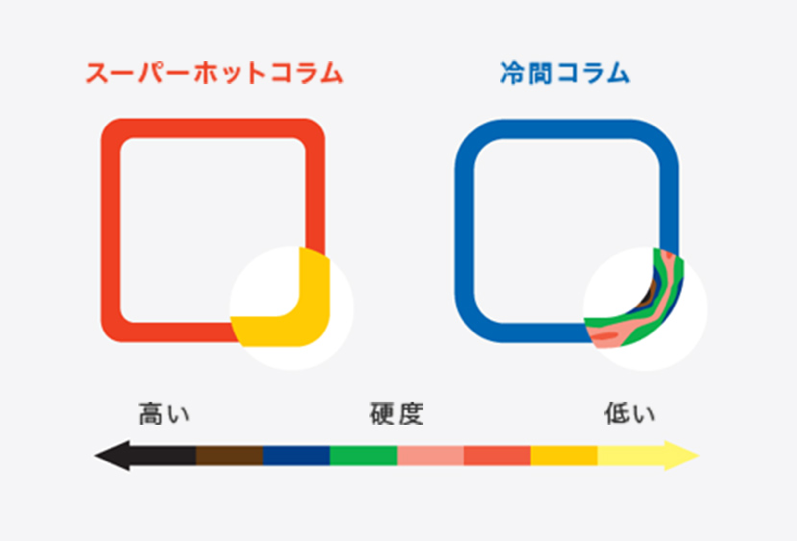

更に次の工事ではスーパーホットコラムSHCを

使用するらしい  しかもSHCのR＝2.0ｔだって

さぁ▢コラムのR問題  どうなることやら・・
